O grampo 92 é o grampo de coroa larga da Rocama para grampeador pneumático: 9 mm de largura e perna de 10 a 40 mm. O código 92/30 quer dizer linha 92 com 30 mm de perna. Ele fixa percinta de borracha, estofado, box de colchão, móveis, embalagem de madeira, caixa de frutas e urna funerária, e trabalha no grampeador pneumático Rocama 92/30, que aceita do 92/10 ao 92/30.
O grampo 92 é o grampo de quem prende madeira em volume: a percinta esticada no quadro do sofá, a lateral da caixa de frutas, o fundo da gaveta. A coroa de 9 mm espalha a força sobre mais fibra do que um grampo estreito, e a perna longa atravessa o material e ancora na madeira. Ele é fabricado pela Rocama, que produz grampos e grampeadores em Jandira (SP) desde 1971, e roda no grampeador pneumático Rocama 92/30.
O que é o grampo 92
O grampo 92 é uma linha de grampo industrial para grampeador pneumático. O código na caixa tem dois números: o primeiro é a linha do grampo, o segundo é o comprimento da perna em milímetros. Um 92/25 é um grampo da linha 92 com 25 mm de perna.
| Ficha do grampo 92 | |
|---|---|
| Tipo | Grampo industrial para grampeador pneumático |
| Largura da coroa | 9,00 mm |
| Comprimentos | 10, 15, 20, 25, 30, 35, 38 e 40 mm |
| Grampeador Rocama | Rocama 92/30, do 92/10 ao 92/30 |
| Aplicações | Percinta de borracha, estofados, box para colchões, móveis, embalagens de madeira, caixa de frutas e urnas funerárias |
| Fabricante | Rocama, Jandira (SP), desde 1971 |
A linha é a medida que decide se o grampo alimenta na ferramenta. O comprimento decide se ele segura no material.
Medidas do grampo 92

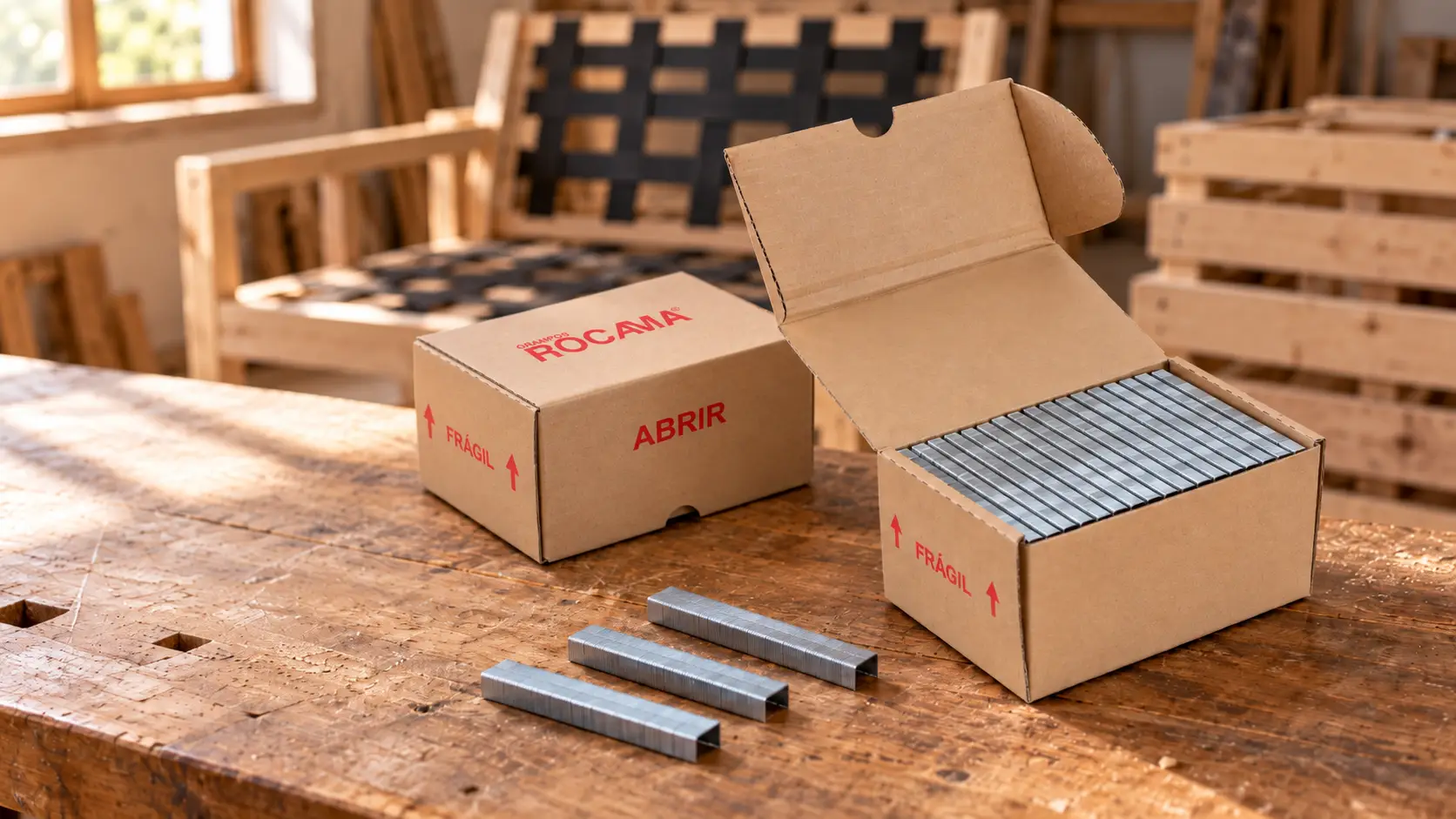

A Rocama fabrica o grampo 92 com coroa de 9,00 mm em oito comprimentos de perna. A caixa vem em barras coladas, e a quantidade por caixa cai conforme a perna cresce:
| Código | Comprimento da perna | Grampos por caixa |
|---|---|---|
| 92/10 | 10 mm | Consulte |
| 92/15 | 15 mm | 19.584 |
| 92/20 | 20 mm | 14.400 |
| 92/25 | 25 mm | 12.096 |
| 92/30 | 30 mm | 9.792 |
| 92/35 | 35 mm | 8.064 |
| 92/38 | 38 mm | 8.064 |
| 92/40 | 40 mm | 7.296 |
Veja o desenho de medidas e as fotos da caixa na página do Grampo 92.
Para que serve o grampo 92: qual comprimento usar
O grampo 92 serve para fixar em madeira: móveis, estofado, embalagem e caixaria. Para cada aplicação, o catálogo da Rocama indica um comprimento:
| Aplicação | Grampo indicado |
|---|---|
| Percinta de borracha | 92/15 |
| Estofados | 92/18 |
| Box para colchões | 92/20 |
| Móveis | 92/23 |
| Embalagens de madeira | 92/25 |
| Caixa de frutas | 92/30 |
Além dessas, a Rocama cita o grampo 92 em mesas, berços, gavetas, engradados de madeira, urnas funerárias, artesanato e instalação de pisos e forros.
A lógica da tabela é a espessura do que você está prendendo. Percinta é fina e pede perna curta; tábua de caixa é grossa e pede perna longa. Grampo curto demais não segura. Grampo longo demais atravessa a peça do outro lado ou entorta na volta.
Qual grampeador usa grampo 92
O grampo 92 roda no grampeador pneumático Rocama 92/30. O nome já diz a faixa: linha 92, até 30 mm de perna.
| Ficha do Rocama 92/30 | |
|---|---|
| Grampos | Linha 92, do 10 mm ao 30 mm |
| Capacidade do carregador | 130 grampos |
| Pressão de trabalho | 90 a 110 psi |
| Consumo de ar | 0,8 litro por golpe |
| Peso | 1,57 kg |
| Dimensões | 25 cm de comprimento, 22,2 cm de altura, 5,8 cm de largura |
| Aplicações | Percinta de borracha, estofados, box para colchões, móveis, embalagens de madeira, caixa de frutas e urnas funerárias |
Os comprimentos 92/35, 92/38 e 92/40 passam do limite do 92/30. Se o seu serviço pede essa perna, fale com a Rocama antes de comprar a caixa.
Grampo 92, 90 ou 80: qual a diferença
A diferença está no primeiro número, e ele precisa bater com a ferramenta. Um grampo de uma linha não trabalha no grampeador de outra linha, mesmo quando cabe no carregador.
| Linha | O que é | Grampeador Rocama |
|---|---|---|
| Grampo 92 | Coroa larga, 9,00 mm; perna de 10 a 40 mm | Rocama 92/30 |
| Grampo 90 | Coroa estreita, 5,8 mm; perna de 13 a 40 mm | Rocama PF-50/9040 |
| Grampo 80 | Grampo fino de tapeçaria; perna de 4 a 16 mm | Rocama 80W e 80/F |
| Grampo 14 | Grampo pesado; perna de 16 a 50 mm | Rocama 14/50 |
O grampo 90 e o 92 chegam ao mesmo comprimento, 40 mm, mas a coroa do 92 é mais de uma vez e meia a do 90. Coroa larga segura percinta e tecido sem cortar; coroa estreita some na madeira e marca menos. Veja todas as linhas em Grampos Rocama.
Como o grampeador 92/30 dispara o grampo 92
A vista explodida publicada pela Rocama mostra o caminho do ar. O ar comprimido entra pela redução no fim do cabo e fica parado na carcaça até você apertar o gatilho, que abre a válvula. O ar desce para o cilindro e empurra o pistão com martelo, que corre pela guia do martelo e tira um grampo pelo bico. No carregador, o transportador com a mola empurra a barra de grampos para a frente, e o próximo grampo já está na boca.
Por isso a pressão importa tanto no 92/30: é ela que dá a força do martelo. Abaixo de 90 psi o grampo 92 para no meio do caminho; acima de 110 psi a ferramenta apanha sem o grampo entrar melhor.
Grampeador 92/30 travando ou grampo não entra: o que conferir
Quando o grampo não entra inteiro, olhe primeiro o compressor. Quando trava, olhe o grampo.
| Sintoma | Causa provável | O que fazer |
|---|---|---|
| Grampo fica alto, não entra inteiro | Pressão abaixo de 90 psi | Suba a pressão para a faixa de 90 a 110 psi |
| Perde força no meio da produção | Compressor não repõe 0,8 L por golpe no seu ritmo | Confira a vazão do compressor |
| Trava logo no primeiro disparo | Grampo de outra linha | Use só grampo da linha 92 |
| Trava com grampo longo | Grampo acima de 30 mm | Use do 92/10 ao 92/30 |
| Sai torto e depois trava | Barra carregada invertida | Descarregue e recarregue no sentido certo |
Se o 92/30 continuar travando com o grampo certo, no comprimento certo e no sentido certo, o problema não é o carregamento. Antes de mandar a ferramenta, confira a tabela de solução de problemas do pneumático em grampeador travado ou não sai grampo: pressão, lubrificação e exaustão respondem pela maioria dos casos. Se nada resolver, o caminho é uma assistência técnica da Rocama.
Peças do grampeador 92/30
A vista explodida do 92/30 tem 50 itens, com códigos de 9201 a 9250, e está na página do produto. As peças que fazem o grampo sair são estas:
| Item | Código | Peça |
|---|---|---|
| 9 | 9209 | Êmbolo |
| 13 | 9213 | Pistão com martelo |
| 14 | 9214 | Cilindro |
| 18 | 9218 | Guia do martelo |
| 19 | 9219 | Bico |
| 22 | 9222 | Trava de segurança |
| 32 | 9232 | Válvula |
| 36 | 9236 | Gatilho |
| 46 | 9246 | Mola do transportador |
| 47 | 9247 | Trilho |
| 48 | 9248 | Transportador |
Leve o número do item e o código quando falar com a assistência. Isso evita pedir a peça errada.
Grampo 92 certo, madeira presa de primeira
Grampo 92 é escolha de comprimento: perna curta para percinta, perna longa para caixa, sempre dentro da faixa do seu grampeador. No Rocama 92/30 isso vai do 92/10 ao 92/30, com o compressor entre 90 e 110 psi. O código funciona igual em todas as linhas, e a tabela completa está em tamanho de grampo para grampeador. Para saber onde comprar grampo 92 e o grampeador 92/30 perto de você, fale com um representante Rocama ou ligue (11) 3934-5700.
Dúvidas frequentes sobre o grampo 92
Qual a medida do grampo 92?
O grampo 92 tem coroa de 9,00 mm de largura e perna de 10, 15, 20, 25, 30, 35, 38 ou 40 mm. O segundo número do código é o comprimento da perna: o 92/30 tem 30 mm.
Para que serve o grampo 92/30?
O 92/30 é o maior grampo que o grampeador Rocama 92/30 aceita. O catálogo da Rocama indica esse comprimento para caixa de frutas, em que a perna precisa atravessar tábua mais grossa.
Qual grampeador usa grampo 92?
O grampeador pneumático Rocama 92/30, que trabalha com grampos da linha 92 do 10 mm ao 30 mm, a 90 a 110 psi.
Grampo 92 serve em grampeador de grampo 80 ou 90?
Não. O primeiro número do código é a linha e precisa bater com a ferramenta. Um grampo de outra linha pode até entrar no carregador, mas não alimenta direito e trava.
Qual grampo usar para percinta?
O catálogo da Rocama indica o grampo 92/15 para percinta de borracha, disparado com o grampeador pneumático Rocama 92/30.
Quantos grampos vêm na caixa de grampo 92/30?
A caixa de grampo 92/30 da Rocama tem 9.792 grampos. A de 92/15 tem 19.584, e a de 92/40 tem 7.296.
