O código do grampo tem dois números separados por barra. O primeiro é a linha, que precisa ser a mesma da sua ferramenta e não é uma medida. O segundo é o comprimento da perna, em milímetros. Em 106/6, a linha é a 106 e a perna tem 6 mm. Em 14/50, a linha é a 14 e a perna tem 50 mm. Linha errada trava o grampeador; comprimento errado não trava, mas estraga o serviço.
Escolher o tamanho de grampo para grampeador é mais simples do que a prateleira faz parecer: são dois números, e cada um responde uma pergunta diferente. O erro que faz o profissional voltar na loja no mesmo dia é achar que o primeiro número é uma medida. Ele não é. Abaixo estão o significado de cada parte do código, a tabela de todas as linhas fabricadas pela Rocama, que produz grampeadores e grampos desde 1971, com largura e comprimentos de cada uma, e qual ferramenta usa qual grampo. Se você já sabe a sua linha, pule direto para a tabela.
Tamanho de grampo para grampeador: o que significam os dois números
Todo código de grampo tem a forma linha/comprimento. Em 106/6, 106 é a linha e 6 é o comprimento. Em 92/25, 92 é a linha e 25 é o comprimento.
- O primeiro número é a linha. Ele identifica o formato do grampo, principalmente a largura da coroa, que é a parte reta de cima. Precisa ser exatamente o da sua ferramenta.
- O segundo número é o comprimento da perna, em milímetros. É o quanto o grampo entra no material.
A confusão nasce aí: o primeiro número não é medida em milímetro nenhum. O grampo da linha 106 tem 11,6 mm de largura, não 106. O da linha 92 tem 9,00 mm, não 92. São nomes de família, não dimensões.
O primeiro número é a linha, e ela não se troca
A linha é o que decide se o grampo alimenta ou trava. Ela define a largura da coroa e o formato da perna, e o canal do carregador da ferramenta é feito para uma linha só.
| Linha | Largura da coroa |
|---|---|
| Linha 106 | 11,6 mm |
| Linha 14 | 10,80 mm |
| Linha 92 | 9,00 mm |
| Linha 90 | 5,8 mm |
| Linha 80 | 12,9 mm |
| Linha PCW | 12,9 mm |
| Linha PCN | 5,00 mm |
| Linha GSW | 23,50 mm |
Todas essas medidas estão publicadas nas fichas “Medidas (mm)” das páginas de cada grampo no site da Rocama.
Repare em 80 e PCW: as duas linhas têm 12,9 mm de largura e não são intercambiáveis. É por isso que o grampo “que parece igual” cabe no canal e mesmo assim não funciona. Caber não é servir.

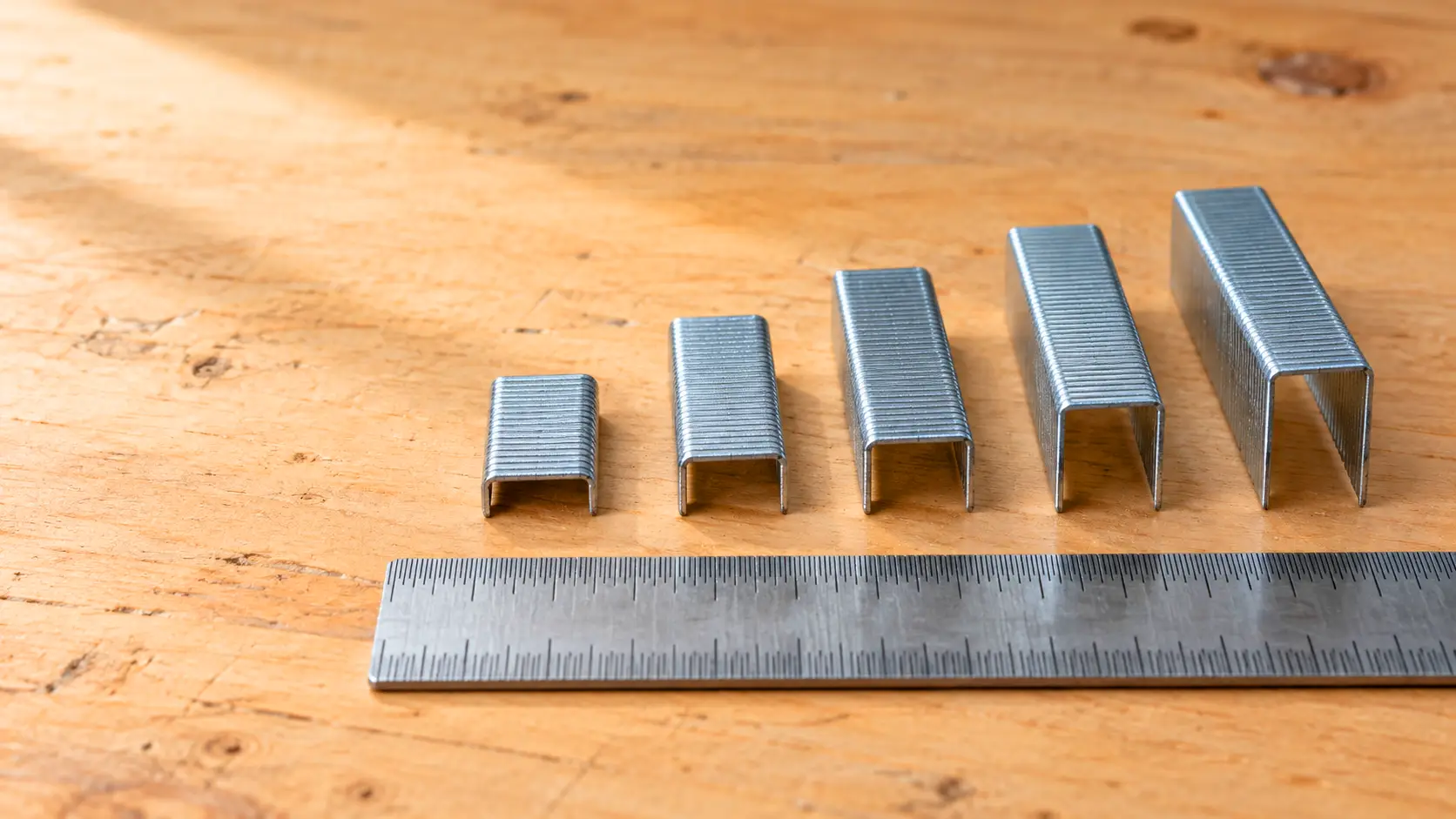

O segundo número é o comprimento da perna, em milímetros
O comprimento é a única parte do código que você escolhe de serviço para serviço. A regra é direta: a perna precisa atravessar o material que você está prendendo e entrar firme na base.
Perna curta demais não segura: o tecido solta na primeira semana de uso. Perna longa demais atravessa a madeira fina, entorta na volta ou aparece do outro lado. Material fino e base dura pedem perna curta; tecido grosso, couro, espuma e várias camadas pedem perna mais longa.
Na dúvida, teste numa sobra do mesmo material antes de ir para a peça. É mais rápido do que refazer.
Tabela de tamanhos de grampo por linha
Esta é a lista completa das linhas fabricadas pela Rocama, com a largura da coroa e os comprimentos disponíveis em cada uma.
| Linha | Largura | Comprimentos (mm) |
|---|---|---|
| 106 | 11,6 mm | 4 · 6 · 8 |
| 14 | 10,80 mm | 16 · 19 · 22 · 25 · 28 · 30 · 32 · 35 · 38 · 40 · 42 · 45 · 50 |
| 92 | 9,00 mm | 10 · 15 · 20 · 25 · 30 · 35 · 38 · 40 |
| 90 | 5,8 mm | 15 · 20 · 25 · 30 · 35 · 38 |
| 80 | 12,9 mm | 4 · 6 · 8 · 10 · 12 · 14 · 16 |
| PCW | 12,9 mm | 5 · 7 · 10 · 13 |
| PCN | 5,00 mm | 5 · 6 · 7 · 8 · 10 · 13 · 16 · 19 · 22 · 25 |
| GSW | 23,50 mm | 13 · 16 · 19 · 22 · 25 |
A linha 14 é a que tem mais opções, e é por isso que o nome dela aparece tanto: ela vai de 16 a 50 mm, e o grampo mais longo dessa faixa é justamente o 14/50.
Qual grampeador usa qual grampo
O caminho mais rápido para acertar a compra é partir da ferramenta, não do grampo. Esta é a correspondência publicada nas fichas dos produtos. Se você ainda não escolheu a ferramenta, veja qual o melhor grampeador Rocama para cada trabalho.
| Grampeador | Tipo | Grampo que usa |
|---|---|---|
| 106 Premium | manual | 106/4, 106/6, 106/8 |
| 106/R | manual, com regulador | 106/4, 106/6, 106/8 |
| 51/A | manual | 106/4, 106/6, 106/8 |
| SLIM | manual | 106/4, 106/6, 106/8 |
| 80/F | manual, grampo e pino | 80/4 a 80/14, e pinos F/10 a F/16 |
| 14/50 | pneumático | linha 14, de 16 a 50 mm |
| 92/30 | pneumático | linha 92, de 10 a 30 mm |
| 80W | pneumático | linhas 80 e PCW, de 4 a 16 mm |
| PF-50/9040 | pneumático, pino e grampo | pino F de 15 a 50 mm e grampo 90 de 13 a 40 mm |
| N-10 | pneumático | grampo de nylon N-10, 10 mm |
Note o detalhe do 80W: ele aceita duas linhas diferentes, a 80 e a PCW, porque as duas têm a mesma largura de coroa. É a exceção, não a regra.
14/50, 14×50, 14*50 ou 14,50: é tudo a mesma coisa?
Sim. O código é 14/50 e a barra é o separador correto. As grafias `14×50`, `14*50`, `14,50` e `14 50` aparecem muito na busca porque o teclado do celular e a memória de quem já comprou trocam o símbolo, mas todas se referem ao mesmo grampo: linha 14, perna de 50 mm, coroa de 10,80 mm.
Existe uma segunda fonte de confusão, e ela é real: 14/50 também é o nome de um grampeador. O Rocama 14/50 é o grampeador pneumático batizado com o código do grampo mais longo que ele dispara. Quando você lê “14/50”, vale conferir se a conversa é sobre a ferramenta ou sobre a caixa de grampos.
O mesmo vale para o 92/30, que é o nome do grampeador pneumático e também o código do grampo de 30 mm da linha 92.
O grampo 106/6 serve em qual grampeador?
O grampo 106/6 serve nos grampeadores manuais da linha 106 da Rocama: 106 Premium, 106/R, 51/A e SLIM. Ele tem 11,6 mm de coroa e 6 mm de perna, e é o comprimento do meio dos três disponíveis na linha (4, 6 e 8 mm).
Na prática, o 106/6 é o mais versátil da linha: o 106/4 é para tecido fino sobre madeira dura, e o 106/8 para tecido grosso, várias camadas ou madeira mais macia. Se você vai comprar uma caixa só, ela costuma ser a do 6.
Nem todo grampo tem código de dois números
Duas exceções que confundem quem procura tamanho:
- Grampo C. É um grampo em forma de C, usado fechado em volta de uma peça, não cravado para baixo. Ele não tem código linha/comprimento: as medidas são 23 mm de vão, 11,5 mm de altura e 1,8 mm de espessura do arame.
- Grampo N-10. É de nylon, não de aço, tem 10 mm e foi desenvolvido para a ferramenta N-10. Não tem equivalente em outra linha.
Quando o produto não segue o padrão de dois números, a única referência confiável é a ficha do produto.
Como escolher o tamanho de grampo certo na hora da compra
O caminho é sempre o mesmo, e nesta ordem: primeiro a linha, que vem da sua ferramenta e não se discute; depois o comprimento, que vem do seu material. Confira a linha na ficha do grampeador ou no manual, e escolha o comprimento pela espessura do que você vai prender.
Se o grampo travar mesmo com a linha certa, o problema é outro, e está em grampeador travado ou não sai grampo. Se a dúvida for como carregar a barra sem entortar nada, o passo a passo está em como colocar grampo no grampeador de tapeceiro. E fica uma pergunta que o código sozinho não responde: com o grampo certo na ferramenta, quanta força ele precisa para entrar rente sem marcar o tecido. Os manuais de cada modelo estão em Manuais de Instrução.
Dúvidas frequentes sobre tamanho de grampo para grampeador
O que significa 14/50 no grampo?
14 é a linha do grampo, que define a largura da coroa em 10,80 mm, e 50 é o comprimento da perna em milímetros. É o grampo mais longo da linha 14.
O grampo 106/6 serve para que?
O 106/6 tem 11,6 mm de coroa e 6 mm de perna, e serve nos grampeadores manuais 106 Premium, 106/R, 51/A e SLIM da Rocama. É o comprimento intermediário da linha, usado em tapeçaria, marcenaria leve, fixação de forro e serigrafia.
Qual o tamanho de grampo para grampeador grande?
Grampeador grande normalmente significa pneumático de linha longa. Na Rocama, o 14/50 dispara a linha 14 de 16 a 50 mm, e o 92/30 dispara a linha 92 de 10 a 30 mm.
Como saber qual grampo o meu grampeador usa?
Confira a ficha do modelo ou o manual: a linha vem escrita como “Grampos: Linha X”. O número da linha precisa bater com o primeiro número do código na caixa. O comprimento você escolhe dentro da faixa que a ferramenta aceita.
Posso usar um grampo de outra linha se ele couber no canal?
Não. Linhas diferentes podem ter a mesma largura, como a 80 e a PCW, com 12,9 mm cada, e ainda assim não são intercambiáveis. Grampo de outra linha trava a ferramenta ou sai torto.
Qual a diferença entre grampo 80 e grampo 92?
A largura da coroa. O grampo 80 tem 12,9 mm e vai de 4 a 16 mm de perna; o 92 tem 9,00 mm e vai de 10 a 40 mm. O 92 é o grampo de perna longa e coroa estreita, usado em estofado e box; o 80 é de coroa larga e perna curta.
